Virtuoso 多窗口管理：自定义标题栏和显示样式
快速区分项目：修改CIW窗口和设计窗口标题栏的文本显示；设置 Palette(LSW) 面板显示样式
系列文章目录：
-
修改 CIW & Library Manger 默认窗口大小
-
修改 Layout & Schematic Editor 默认窗口大小
-
调整字体大小
-
修正大字体导致表单文本重叠的问题
-
CIW 窗口集成 oaScan 菜单
-
设置日志文件的保存位置
-
调整窗口标题栏的显示样式（本篇）
-
设置 Palette(LSW) 面板显示样式（本篇）
-
设置打开电路和版图的默认工具
-
Option Form 始终显示在最顶层
-
PDK 初始化设置( libInitCustomExit.il )
-
项目的初始化设置
-
特定工具 - Library Manager( cdsLibMgr.il )
-
特定工具 - Layout L / XL
-
特定工具 - Layout EAD
修改 CIW 窗口标题栏的文本显示

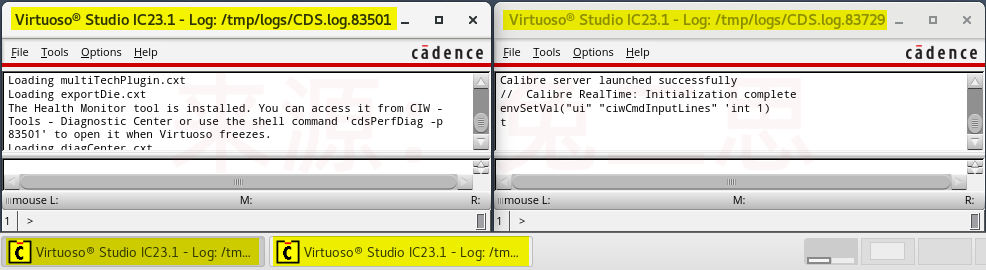

默认情况下，CIW 标题栏的文本格式通常是这样的：
这种统一的标题在启动多个 Virtuoso 时，难以快速定位到特定项目的 CIW 窗口**。**要解决这个问题，我们可以通过修改标题栏的名称来进行区分。比如在标题中加入项目编号 “Project_01”，名称缩写 “01”，或是与项目相关的关键词等。
以下是三个修改 CIW 窗口标题的演示示例（从简单到复杂）
设置一个固定的项目名称作为 CIW 窗口的标题
在 CIW 窗口中输入以下命令：
hiSetWindowName( hiGetCIWindow() "Project_01" )
把以上引号中的内容替换成你的项目名称即可。如果你有多个 CIW 窗口，需依次给每个窗口都执行一遍命令。

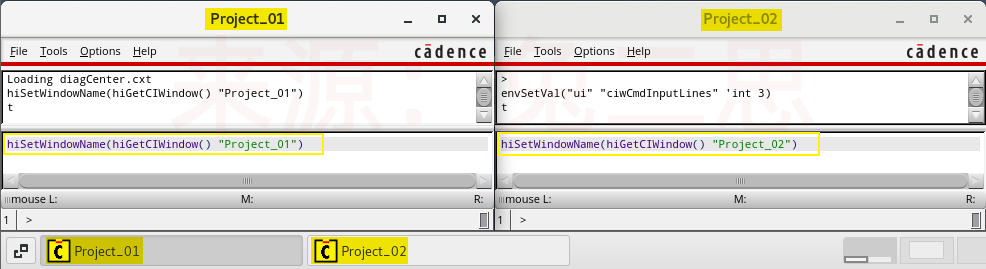

效果展示：
使用 Shell 文件中的变量作为 CIW 窗口的标题
假设在你的 Shell 配置文件（.cshrc或.cshrc）中，定义了一个名为 “Project01_NAME” 的变量来表示项目名称。你可以使用以下命令将其设为 CIW 窗口标题：
hiSetWindowName( hiGetCIWindow() getShellEnvVar("Project01_NAME") )
把以上引号中的内容替换成实际的变量名。
自动获取当前项目路径中的项目名称作为 CIW 窗口的标题

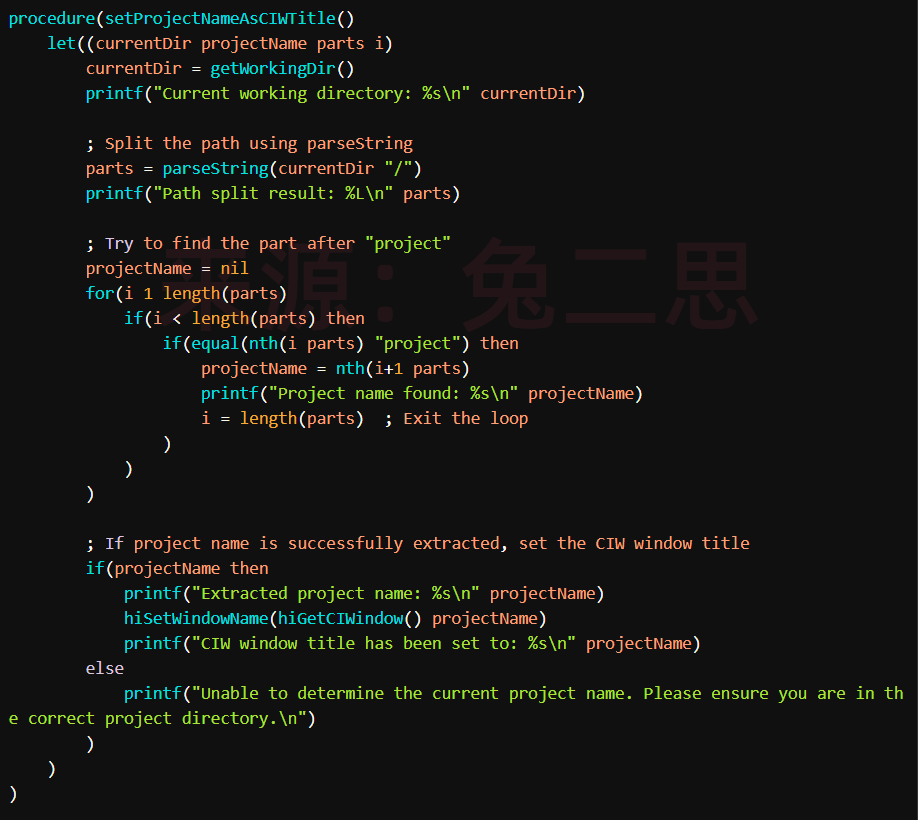

上述两种方法都需要手动设置标题，如果你想让 CIW 窗口自动显示当前项目的名称，SKILL 脚本可以帮到你。下面是一段代码示例截图（Emmm…这是AI帮我写的🤓），可以实现自动更新标题的功能：
💡这段代码实现的思路是：假设我们的项目目录结构是统一的，它们都位于 “/project” 这个主目录下，其中包含各个项目的子文件夹。在这些项目目录下启动 Virtuoso 时，提取当前子文件夹的名称作为项目名，并将其设置为 CIW 窗口的标题。

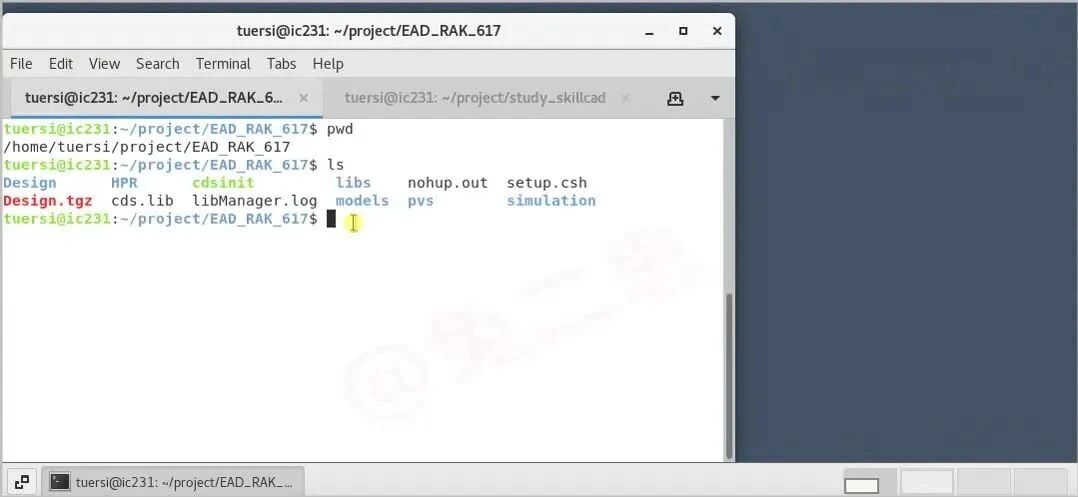

下面是执行 SKILL 脚本的效果演示👇
调整电路&版图设计窗口标题栏的显示样式

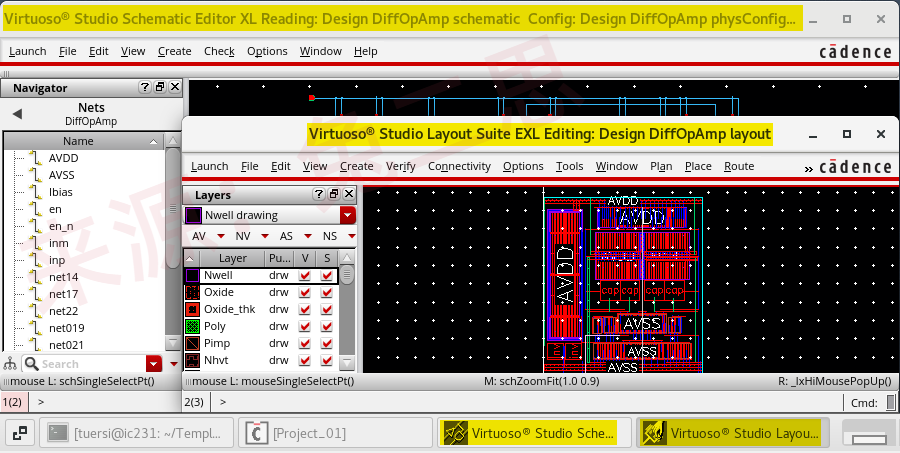

和 CIW 窗口一样，电路和版图的标题栏也存在同样的问题，它们的默认显示是下面这样的，最小化窗口后所有打开的设计窗口看起来都是一样的，很难区分：
Virtuoso 提供了两个环境变量可以自定义它们的显示样式，包括图标名称和标题栏名称。
环境变量 “iconNameFormat” 可以用来控制图标名称，但它仅在 GNOME 桌面环境下的 RHEL 5 和 6 版本上有效，并不兼容 RHEL 7 或 KDE 桌面环境。大多数窗口管理器只支持使用 “windowNameFormat” 环境变量来控制标题栏名称，所以在这里仅介绍后者环境变量的使用方法。
命令格式
envSetVal( "designEditor.window" "windowNameFormat" 'string *"*winTitle*"* )
其中，“winTitle” 可以由以下占位符组合而成：
%a —— 表示应用名称（如”Virtuoso Layout Suite XL”）
%m —— 表示编辑状态（reading: / editing:）
%l —— 表示库名称（libname）
%c —— 表示单元名称（cellname）
%v —— 表示视图名称（view）
%x —— 表示配置信息（configuration）
系统默认的占位符组合
envSetVal( "designEditor.window" "windowNameFormat" 'string "%a %m: %l %c %v %x" )
默认格式，应用名称 %a 被排在显示顺序的首位。
自定义格式的配置示例
envSetVal("designEditor.window" "windowNameFormat" 'string "%v, Cell:%c Lib:%l - %a %m" )

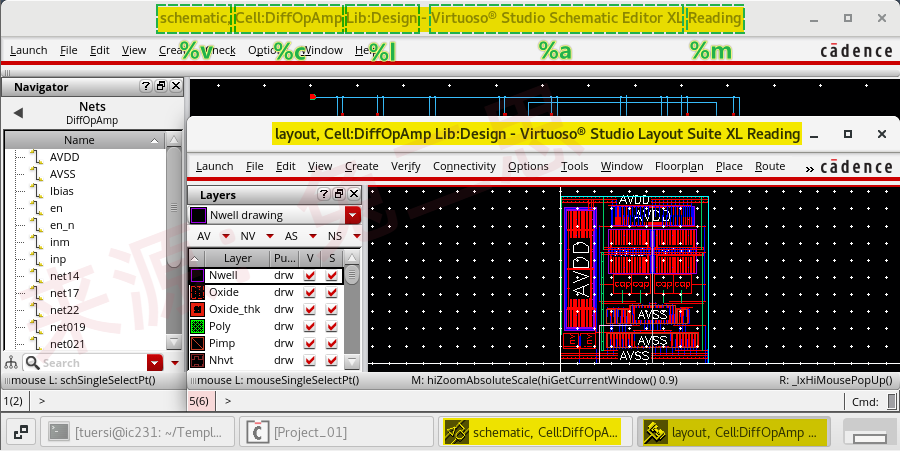

调整了占位符的顺序，把视图名称 %v 置于首位。以下是这种格式生成的标题样式：
📌可以把上述命令放入 .cdsinit 文件中。这样，每次启动 Virtuoso 时，设计窗口的标题将自动按照你定义的顺序显示。
设置 Palette(LSW) 窗口面板样式
Virtuoso Layout 中的 Palette 面板也支持调整样式，它提供了以下三种显示模式：
- Single Assistant Container（默认设置）
-
将三个子面板整合在一个 Palette 面板中显示；
-
适合喜欢简洁界面的用户，占用屏幕空间少；
- Multiple Assistant Container
-
将三个子面板作为独立的面板，支持单独显示和隐藏；
-
这种设置允许用户同时查看所有子面板，适合需要频繁切换不同面板的用户；
- Single Window Container
-
独立窗口模式，早期 IC5141 版本的显示方式；
-
这种模式适合使用多显示器的用户，因为可以自由移动 Palette 窗口到其他屏幕；

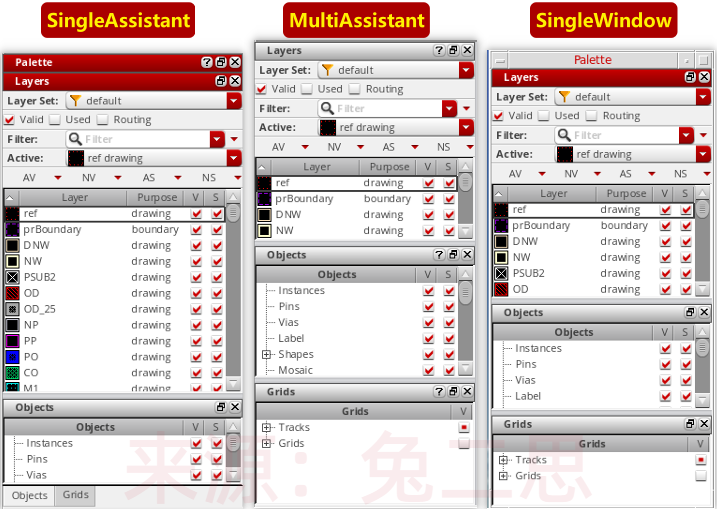

具体的显示效果，看图：
要设置 Palette 的默认显示模式，需要在你的 Shell 配置文件中添加相应的环境变量。以下是三种显示模式的设置命令（选其一）：
setenv CDS_PALETTE_TYPE SingleAssistant
setenv CDS_PALETTE_TYPE MultiAssistant
setenv CDS_PALETTE_TYPE SingleWindow
Layer Set Manager 显示方式设置

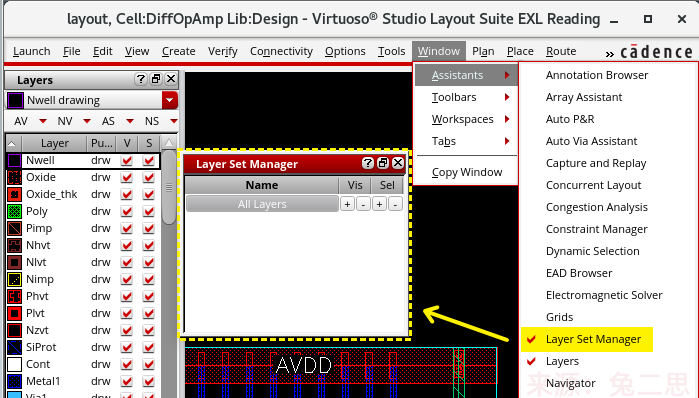

如果你选择了 MultiAssistant 模式，还可以进一步设置 —— 把 Layer Set Manager**（图层集管理器）也设成一个独立的面板。**在 .cdsinit 文件中添加以下命令实现：
envSetVal( "layout" "pteLSManagerAsAssistant" 'boolean t )
效果展示：

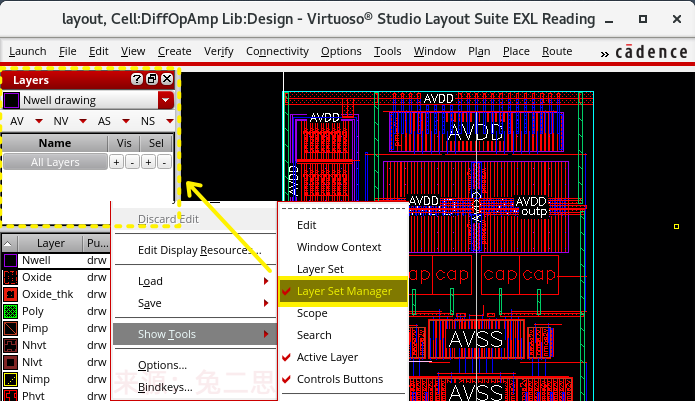

另外，图层管理器在 Palette 面板中默认是不启用的。需要我们在 Palette 面板右键选择 Show Tools - Layer Set Manager 手动开启。从 IC6.1.8 ISR24 版本开始，可以通过以下变量在 LSW 中默认启用图层集管理器：
envSetVal( "layout" "pteShowLSManager" 'boolean t )
效果展示：
本篇完。系列文章陆续更新中……
