Virtuoso CellView 启动偏好设置全攻略
设置默认的应用程序 “L” & ”XL”….；编辑状态 “read” & ”edit”；视图形式 “new tab” & ”new window”…...
系列文章目录：
-
修改 CIW & Library Manger 默认窗口大小
-
修改 Layout & Schematic Editor 默认窗口大小
-
调整字体大小
-
修正大字体导致表单文本重叠的问题
-
CIW 窗口集成 oaScan 菜单
-
设置日志文件的保存位置
-
调整窗口标题栏的显示样式
-
设置 Palette(LSW) 面板显示样式
-
自定义 CellView 的启动偏好（本篇）
-
设置 CellView 的默认应用程序
-
设置 CellView 的默认编辑状态
-
设置 CellView 的默认视图形式
-
PDK 初始化设置( libInitCustomExit.il )
-
项目的初始化设置
-
特定工具 - Library Manager( cdsLibMgr.il )
-
特定工具 - Layout L / XL
-
特定工具 - Layout EAD
设置启动CellView的默认应用程序
在之前的推文《设计芯片都要用到哪些软件》中向大家介绍了 Virtuoso 套件中的各种工具，特别是 VSE，ADE，VLS 这三个工具的不同版本及其功能差异。默认情况下，当我们通过 CIW、设计窗口或 Library Manager 窗口打开 CellView 时，系统会默认启动最基础的 “L” 版本。如果想更改这个默认设置，可以通过修改 .cdsinit 文件来实现。
以下是 VSE、ADE 和 VLS 工具默认启动程序的设置介绍。
命令格式
;;VSE schematic&schematicsSymbol Type
envSetVal( "graphic" "schematicDefaultApp" 'string "*appString*" )
envSetVal( "graphic" "schematicSymbolDefaultApp" 'string "*appString*" )
;;ADE adestate&maestro Type
envSetVal( "adexl.gui" "adestateDefaultApp" 'cyclic {"ADE State" | "ADE Explorer"})
envSetVal( "adexl.gui" "adexlDefaultApp" 'cyclic {"ADE XL" | "ADE GXL" | "ADE Assembler"})
;;VLS layout Type
envSetVal( "graphic" "maskLayoutDefaultApp" 'string "*appString*" )
其中，“appString” 对应的是子版本的名称。
以 IC6.1.8 版本为例，不同 CellView 类型可用的子版本包括：
Schematic：Schematics L，Schematics XL;
Symbol：Symbol L，Symbol XL;
Layout：Layout L，Layout XL，GXL，EAD;
根据自己的需求，将 “appString” 替换为相应的版本名称即可。

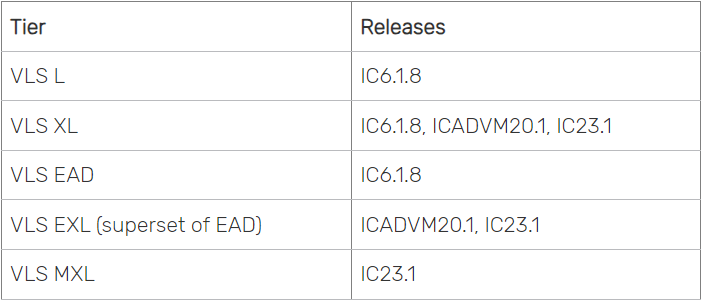

⚠️注意：在最新的 IC23.1 版本中，VLS 的默认应用是 “Layout XL”，而 “Layout L” 已被替换成了只允许用来查看的 “Layout Viewer”；此外，ADE 的 “XL” 和 “GXL” 版本也已停用。
配置示例
;;VSE
envSetVal( "graphic" "schematicDefaultApp" 'string "Schematics XL" )
envSetVal( "graphic" "schematicSymbolDefaultApp" 'string "Symbol XL" )
;;ADE
envSetVal( "adexl.gui" "adestateDefaultApp" 'cyclic "ADE Explorer" )
envSetVal( "adexl.gui" "adexlDefaultApp" 'cyclic "ADE Assembler" )
;;VLS
envSetVal( "graphic" "maskLayoutDefaultApp" 'string "Layout EXL" )

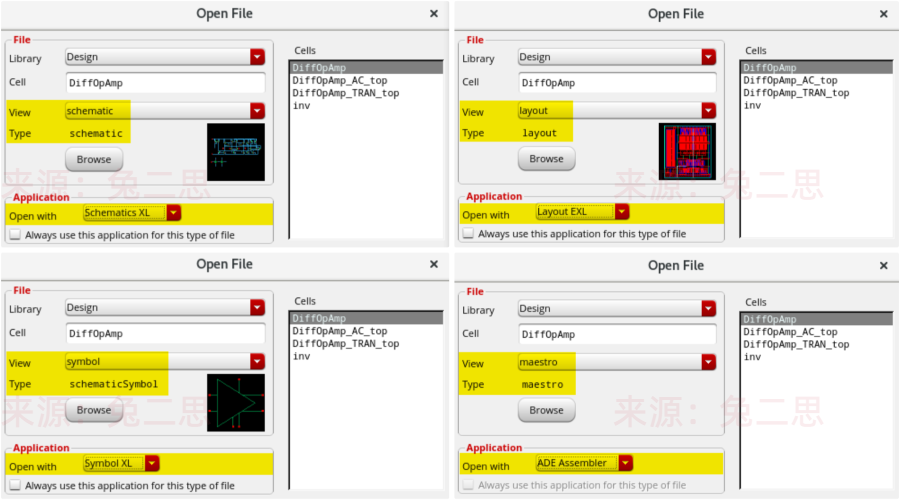

效果展示
使用 Layout XL/GXL/EXL… 打开版图时设置 VSE 工具的默认形式
默认情况下，打开一个非”L”版本的 Layout CellView 时，会自动启动 Schematic XL 工具并打开关联电路。当你只想快速查看版图不需要这个功能的情况下，可以设置以下环境变量更改这一默认行为。
命令格式
envSetVal( "layoutXL" "lxSchematicDefaultApp" 'cyclic {"L" | "XL" | "None"})
它的默认值是 “XL”；如果选择 “None”，则在打开版图时不会打开关联的电路。
配置示例
envSetVal( "layoutXL" "lxSchematicDefaultApp" 'cyclic "None" )
图形界面设置入口

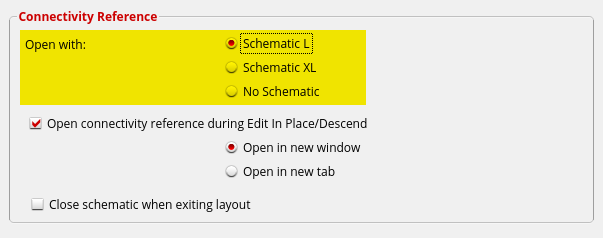

点击 VLS 的菜单栏 Options > Layout XL > 在 General 选项卡中配置相应选项：
📌这个功能是在 IC6.1.8 ISR20 版本中新增的。
退出 Layout XL/GXL/EXL… 窗口时设置自动关闭关联的电路
再延伸一个小功能，除了上面介绍的自动打开关联电路，还可以设置退出 Layout View 时自动关闭关联的 Schematic 窗口。
命令格式
envSetVal( "layoutXL" "closeSchWindow" 'boolean {t | nil})
“closeSchWindow” 功能是在 IC6.1.8 ISR16 版本中新增的。使用早期版本的用户，可以通过下方提供的 Skill 脚本来实现相同功能：
procedure(CCScloseXlSch(args)
let((schcv)
when((args\->appName == "Virtuoso XL" || args\->appName == "VLS-GXL" || args\->appName == "VLS-EXL")
&& args\->action\=='close && (schcv\=lxGetSource(args\->window))
&& member(schcv hiGetWindowList()~>cellView)
dbClose(schcv)
)
))
deRegUserTriggers("maskLayout" 'CCScloseXlSch)
（ 脚本来源：Cadence 官方论坛 ）
图形界面设置入口

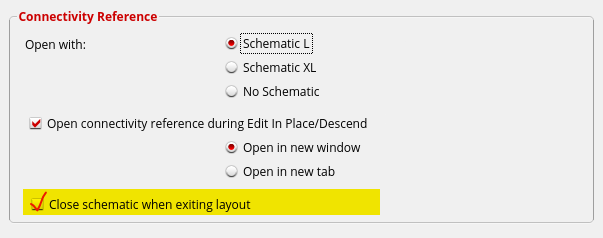

点击 VLS 的菜单栏 Options > LayoutXL > General 选项卡，勾选 Close schematic… ：
设置启动 CellView 的默认编辑状态
在完成应用程序的设置后，接着来看 CellView 的默认编辑状态。
CellView 支持编辑 “edit” 和只读 “read” 两种操作模式，选择只读模式作为默认设置可以有效防止数据被意外修改。此外，CellView 还可以从多个不同的应用窗口启动，每个窗口均可独立配置其编辑状态。
下面就来介绍 4 种不同启动场景下 CellView 默认编辑状态的配置方法。
通过 File Open 方式启动 CellView 的默认状态配置
命令格式
envSetVal( "designEditor.fileSpec" "deOpenFormAccessModeAlwaysRead" 'boolean {t | nil})
它的默认值是 nil；设置为 t 时，无论文件的实际写入权限如何，都会强制始终以只读模式打开。
图形界面设置入口

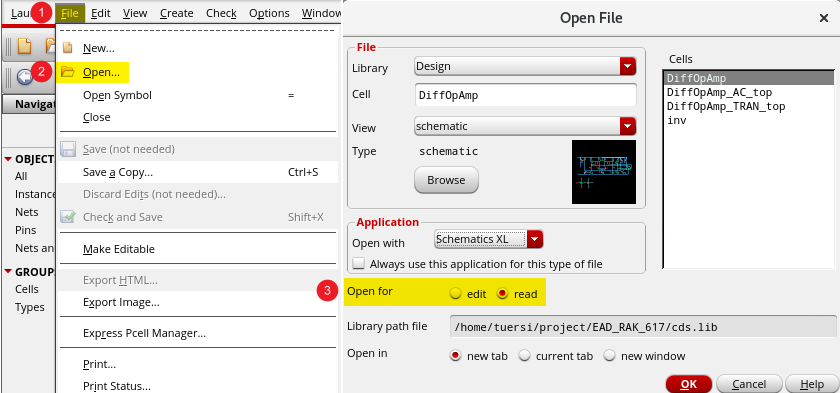

通过 CIW / Library Manager / 当前设计窗口，点击菜单栏 File > Open… 在 Open File 选项卡中选择编辑状态：
9.2.2 从 Library Manager 窗口双击启动 CellView 的默认状态配置
Library Manager 是管理设计库的主要工具，习惯使用双击来打开 CellView 的用户可以设置下面的环境变量。
命令格式
envSetVal( "cdsLibManager.main" "dblClickEditCellView" 'boolean {t | nil})
它的默认值是 t；设置为 nil 时，双击打开时使用只读模式。
📌配置建议：在 $HOME 目录创建一个 cdsLibMgr.il 文件并加上这段命令，也能达到相同的配置效果。
通过 Navigator 面板右键菜单启动 CellView 的默认状态配置
Navigator 面板提供了设计层次结构的可视化浏览，通过右键菜单中的 “Open instance” 选项打开 CellView 时，可使用以下命令配置默认状态。
命令格式
envSetVal( "treeAssistant" "defaultOpenMode" 'string {"read" | "edit"})
它的默认值是 “read”。
⚠️重要提示：上述命令只有在 $HOME 目录和当前项目的.cadence/dfII/Navigator/ 目录中不存在 Options.xml 文件时才会被写入。也就是说，必须在首次启动 Virtuoso 之前设置才能生效。如果 Options.xml 文件已经存在，后续的默认值修改需要通过 GUI 方式进行（这等同于编辑了options.xml 文件）。

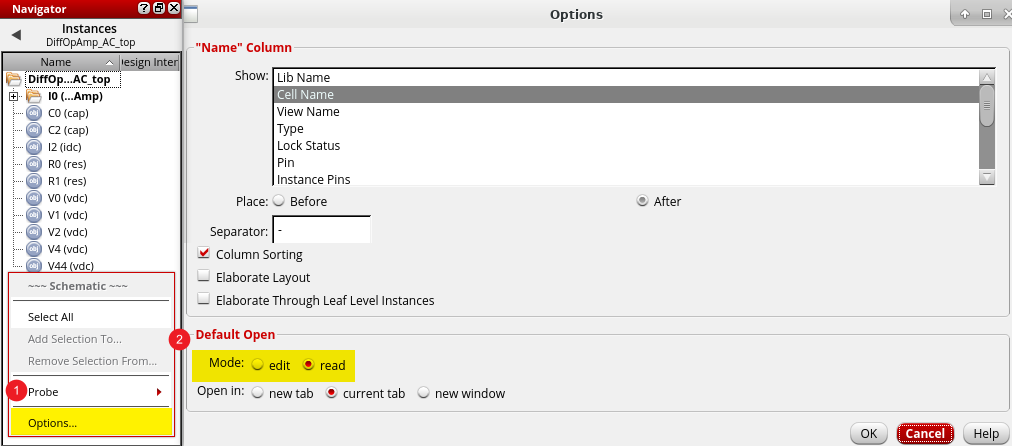

GUI 设置方法：在 Navigator 面板中右键，选择 Options… 在选项卡中选择 Mode 状态。
从 Annotation Browser 面板启动 CellView 的默认状态配置
在 Annotation Browser 中选中 Net 后，右键可以打开 CellView。一般这种打开方式使用频率较低。
命令格式
envSetVal( "ab" "openMode" 'string {"read" | "edit"} )
它的默认值是 “edit”；
图形界面设置入口

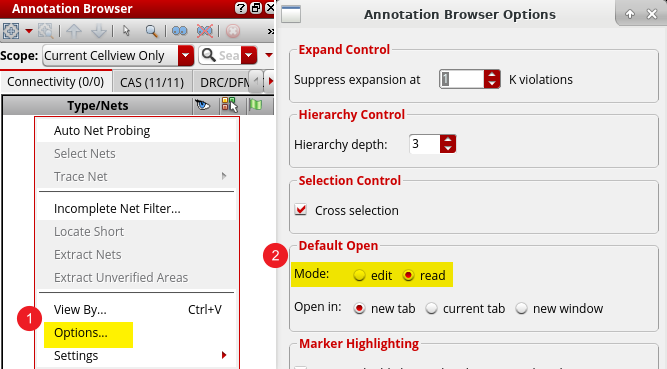

在 Annotation 面板中右键，选择 Options… 在 Options 选项卡中选择 Mode 状态：
9.3 设置启动 CellView 的视图形式
启动 CellView 时，还可以选择以“新标签页”、“新窗口” 或 “当前标签页” 的形式打开。对于需要频繁切换不同 CellView 的场景，推荐使用 “new tab” 选项。下面根据 5 种不同的启动场景，逐一介绍如何设置默认的视图形式。
通过 File Open 方式启动 CellView 的默认视图配置
命令格式
envSetVal( "designEditor.fileSpec" "deDefaultWindowStyle" 'cyclic {"current tab" | "new tab" | "new window"})
不同版本的 Virtuoso 工具可能有不同的默认值。IC6.1.8 版本的默认值是 “current tab”；IC 23.1 是 “new tab”；
根据个人工作习惯选择合适的默认值。
图形界面设置入口

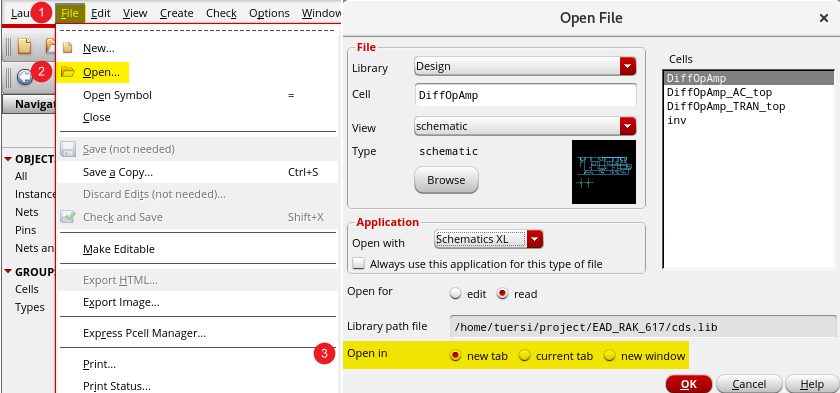

通过 CIW / Library Manager / 当前设计窗口，点击菜单栏 File > Open… 在 Open File 选项卡中选择视图形式：
通过 Navigator 面板右键菜单启动 CellView 的默认视图配置
命令格式
envSetVal( "treeAssistant" "defaultOpenIn" 'cyclic {"current tab" | "new tab" | "new window"})
图形界面设置入口

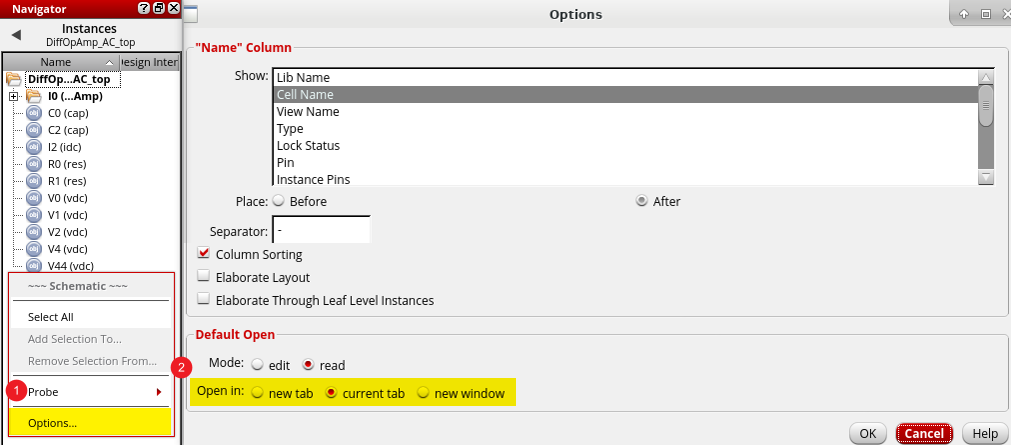

在 Navigator 面板中右键，选择 Options… , 在 Options 选项卡中选择视图形式：
从 Annotation Browser 面板启动 CellView 的默认视图配置
命令格式
envSetVal( "ab" "openLocation" 'string {"current tab" | "new tab" | "new window"})
图形界面设置入口

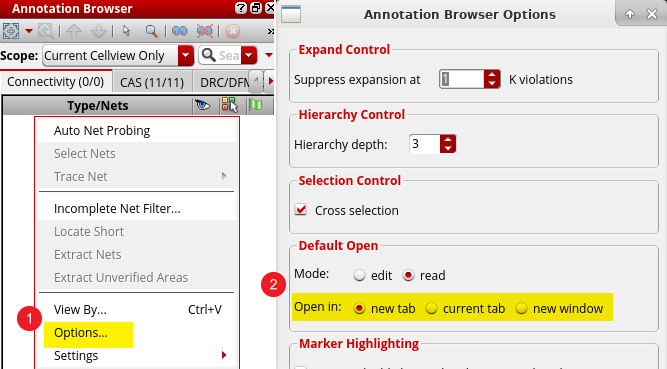

在 Annotation 面板中右键，选择 Options… , 在 Options 选项卡中选择视图形式：
通过 Descend 进入下一层级 CellView 时的默认视图配置
使用 Descend 操作进行层级设计时，可分别为电路和版图配置默认视图形式。
命令格式
;;schematic view
envSetVal( "schematic" "descendCanvasType" 'string {"current tab" | "new tab" | "new window"})
;;layout view
envSetVal( "layout" "descendCanvasType" 'cyclic {"current tab" | "new tab" | "new window"})
图形界面设置入口

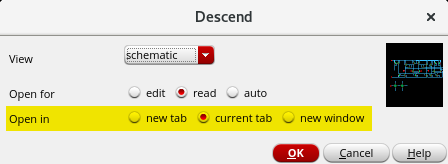

点击菜单栏 Edit > Hierarchy > Descend Edit/Read… ，在 Descend 选项中选择视图形式：
在 Layout XL/GXL/EXL… 模式下 Descend 操作时的默认视图配置
和之前提到的设置默认应用程序类似，对于 Layout XL 以上版本的视图形式，使用 Descend 操作进入下一层级时，有专门的设置选项。
命令格式
;;在新窗口中打开
envSetVal( "layoutXL" "openConnRef" 'boolean {t | nil})
;;在新标签页中打开
envSetVal( "layoutXL" "openConnRefTab" 'boolean {t | nil})
图形界面设置入口

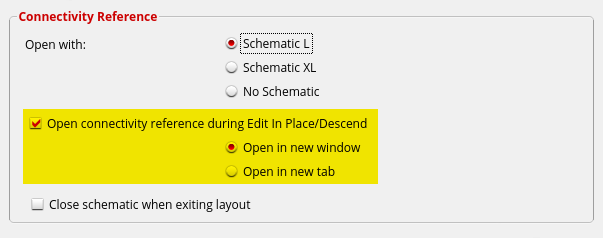

点击菜单栏 Options > Layout XL > General 选项卡，选择 Open in…：
写在最后
本文介绍的环境变量设置可能因 Virtuoso 的版本不同而有所差异，如果你在尝试后发现设置未能生效，建议查阅最新的用户手册。
感谢阅读，系列文章陆续更新中……
