打造个性化 Virtuoso 界面：自定义窗口大小
自定义 CIW / Library Manger / 设计窗口大小。
大家在使用 Virtuoso 工具时，有时会用 .cshrc，.cdsinit 和 .cdsenv 这些配置文件来实现个性化设置。我将会结合实际的使用场景和特定工具，出一个系列文章介绍各种配置示例。除了常用的配置文件以外，还会涉及到 .Xdefaults，cdsLibMgr.il 和 libInitCustomExit.il 的应用。
系列文章根据篇幅，每篇分享2~3个具体的应用场景。覆盖如下11个方面：
-
修改 CIW & Library Manager 默认窗口大小
-
修改 Layout & Schematic Editor 默认窗口大小
-
调整字体大小
-
修正大字体导致表单文本重叠的问题
-
CIW 窗口集成 oaScan 菜单
-
调整窗口标题栏的显示样式
-
设置 Palette(LSW) 窗口面板样式
-
设置打开电路和版图的默认工具
-
Option Form 始终显示在最顶层
-
PDK 初始化设置( libInitCustomExit.il )
-
项目的初始化设置
同时，系列文章还会涉及3个特定工具的配置：
-
Library Manager( cdsLibMgr.il )
-
Layout L / XL
-
Layout EAD
修改 CIW & Library Manager 默认窗口的大小
可以使用 .Xdefaults 文件来自定义窗口的默认尺寸，这个文件通常位于 <your_install_dir>/tools/dfII/cdsuser 路径下，你可以将示例文件复制到你的主目录进行修改。
命令格式：
Opus.geometry: WidthxHeight+Abs…left X+Abs…left Y cdsLibManager.geometry: WidthxHeight+Abs...left X+Abs...left Y
其中：
Opus.geometry用于设置 CIW 的窗口大小；
cdsLibManager.geometry用于设置 Library Manager 的窗口大小。
配置示例：
Opus.geometry: 795x273+3+1034
cdsLibManager.geometry: 1447x900+1082+152
.Xdefaults 文件的配置步骤：
➊ 先在你的主目录创建一个 .Xdefaults 文件。

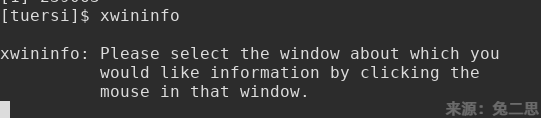

➋ 调整好窗口大小后，在 Terminal 输入 xwininfo 命令：

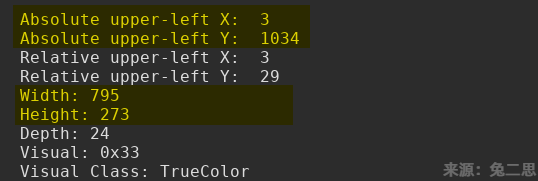

➌ 点击窗口，将 Terminal 返回的窗口尺寸信息，按照命令格式填入 .Xdefaults 文件中：
➍ 最后，在 Terminal 输入 xrdb ~/.Xdefaults 命令使其生效。
修改 Layout & Schematic Editor 默认窗口的大小
2.1) 使用 .cdsinit 文件设置 Schematic/Layout view 启动时的窗口大小。
命令格式：
envSetVal("schematic" "schWindowBBox" 'string "((xCoordLL yCoordLL) (xCoordUR yCoordUR))")
envSetVal("layout" "leWindowBBox" 'string "((xCoordLL yCoordLL) (xCoordUR yCoordUR))")
配置示例：
envSetVal("schematic" "schWindowBBox" 'string "((120 185) (1020 875))")
envSetVal("layout" "leWindowBBox" 'string "((120 185) (1020 875))")
2.2) 使用 .cdsinit 文件设置XL模式下的窗口大小。
配置示例：
envSetVal("layoutXL" "autoArrange" 'boolean nil) ;要先关掉自动排列功能
envSetVal("layoutXL" "schematicWindow" 'string "((0 69) (552 1200))")
envSetVal("layoutXL" "layoutWindow" 'string "((568 69) (2550 1200))")
获取窗口尺寸的方法：
➊ 在CIW 窗口输入hiGetAbsWindowScreenBBox( window(?) t )
➋ 把 ? 替换成对应窗口面板左下角括号当中的数字，比如：hiGetAbsWindowScreenBBox(window(3) t )
➌ 按下回车↩︎，就能看到输出的坐标值
如何设置 Option Form 的环境变量？

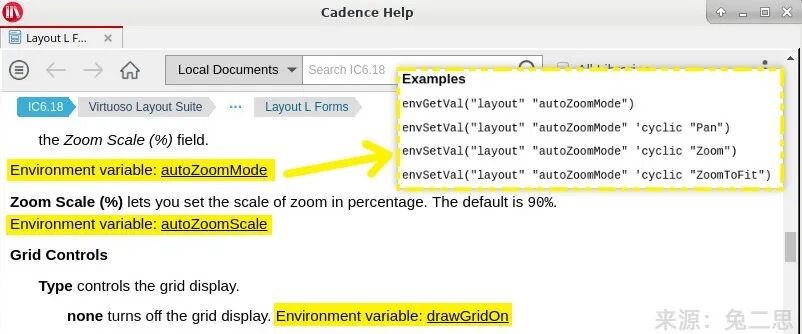

Virtuoso中基于GUI选项卡(Option Form)的环境变量，**可以直接通过选项卡自带的Help功能轻松查到对应的语法信息。**掌握了这个使用方法，就可以按照个人习惯个性化设置。
写在最后
由于配置文件的设置方法、默认路径和加载机制等基础知识已经在网上有大量的详细教程，所以在这次系列文章就不再重复赘述了。😛
未完待续……（剩余的应用场景还在整理中，待陆续更新）
