版图设计配置指南：新建项目必做的四件事
通过环境配置实现：新建库时自动选择techLib，电路库自动配对版图库，定义工艺格点及固定Pin的生成参数，来提升设计效率。
系列文章目录：
-
修改 CIW & Library Manager 默认窗口大小
-
修改 Layout & Schematic 默认窗口大小
-
调整字体大小
-
修正大字体导致表单文本重叠的问题
-
CIW 窗口集成 oaScan 菜单
-
设置日志文件的保存位置
-
调整窗口标题栏的显示样式
-
设置 Palette(LSW) 面板显示样式
-
自定义 CellView 的启动偏好
-
PDK 初始化设置( libInitCustomExit.il )
-
项目的初始化设置 - 本篇
- 新建库自动选择 techLib
- 库名映射
- 工艺格点
- 定义 Pin 的生成参数
-
特定工具 - Library Manager( cdsLibMgr.il )
-
特定工具 - Layout L / XL
-
特定工具 - Layout EAD
延续上一篇 PDK 初始化配置的内容，本篇我们进入设计库（Design Library）阶段，看看在项目设计初期，有哪些实用的环境设置。
新建设计库时自动选择关联的库

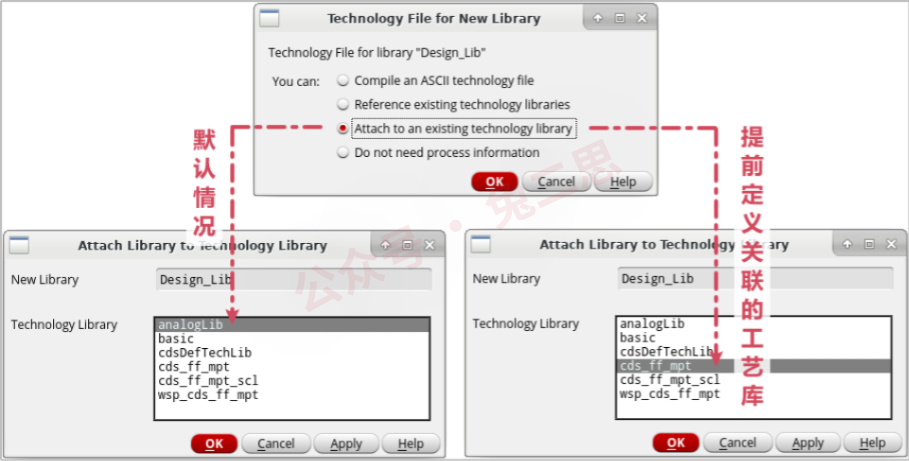

在用 Virtuoso 搭建新设计的时候，第一步通常是创建一个设计库。不过熟悉流程的朋友都知道，设计库本身只是个“空壳”，真正让它有血有肉的，是要把它和工艺库关联起来。默认情况下，每次新建库时都需要手动选择工艺库，但其实我们可以通过环境配置，让工具自动帮我们选好对应的 technology library 。
命令格式
;; .cdsenv
cdba defaultAttachTech string t_techLibraryName
配置示例
;; .cdsenv
cdba defaultAttachTech string "cds_ff_mpt"
📌顺带一提：目前通过环境变量的方式，只能设置“Attach 工艺库”这一种关联方式。如果像作者一样习惯用 “iTDB 形式”的设计库（也就是第二个Reference TechLib），暂时还没办法通过环境变量来操作。
库名映射：把电路库映射到对应的版图库
大家有没有遇到这样的小烦恼？

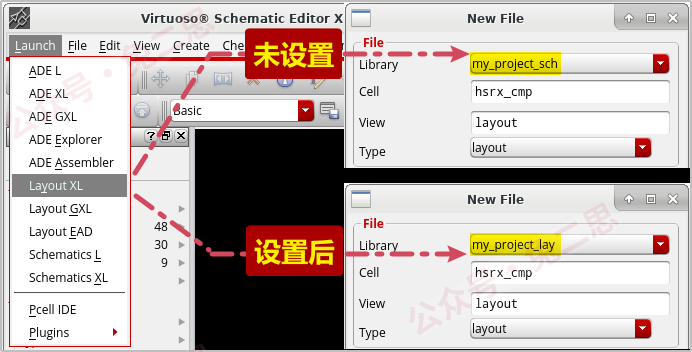

如果你的电路和版图不是放在同一库里设计，比如 schematic 放在 my_project_sch，layout 放在 my_project_lay。每次通过 Launch - Layout XL 新建版图时，弹出的“New File”表单，默认的库名是电路所在的库，也就是 my_project_sch。这时候你就得手动在下拉菜单选一下，选成 my_project_lay。虽然只是多点一下，但每次新建都要点总归有点烦，是吧？
其实有一个很好用的环境变量 —— schLayLibraryPair，它可以让你给电路和版图配个对。一旦配好，以后再通过 Layout XL 新建版图的时候，就会自动帮你填好库名，效率 +1 ！
除了自动帮你在新建版图的时候选好目标库，schLayLibraryPair 的作用还不止于此：
它还能把这份映射关系传递到
“Configure Physical Hierarchy (CPH)”窗口中。

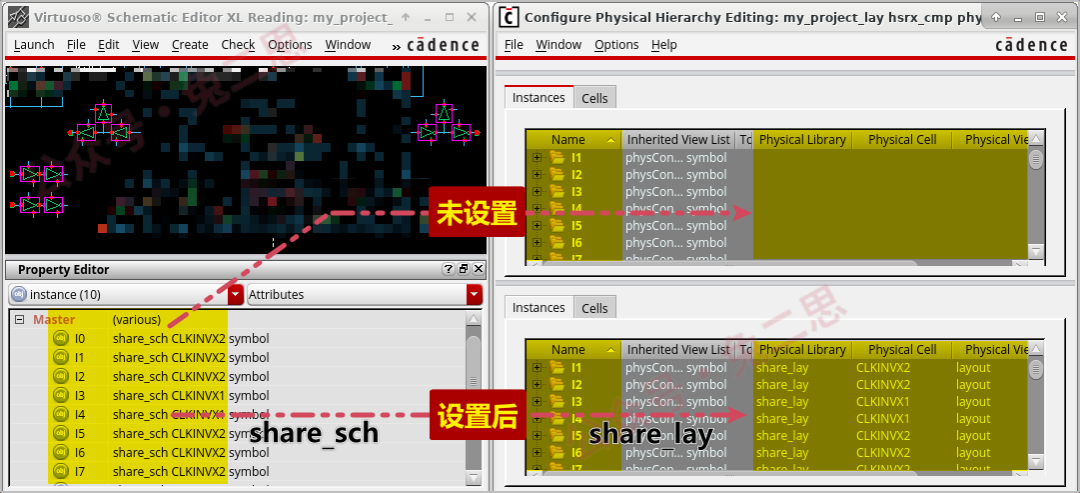

假设你设计的一个电路，顶层单元引用了一些来自共享库 share_sch 的子电路单元。当你准备生成层次版图时，你是不是需要在 CPH 配置窗口手动指定这些子单元的 Physical Library（物理库）。这个时候，如果你有很多共享单元，那你可能就要在 CPH 里手动点好多次…… 如果你预先在环境变量里写好了公共库的映射关系，那么当 CPH 自动分析电路层次时，他会自动把 share_sch 映射成 share_lay。整个版图流程更流畅，特别适合多库、多团队协作的场景。
如何配置？
例如，要将“my_project_sch”映射到“my_project_lay”，可以设置如下：
;; .cdsenv
layoutXL schLayLibraryPair string "((\"my_project_sch\" \"my_project_lay\"))"
也可以设置多个映射：
layoutXL schLayLibraryPair string "((\"my_project_sch\" \"my_project_lay\") (\"share_sch\" \"share_lay\"))"
此外，schLayLibraryPair 还支持使用通配符，参考如下：
layoutXL schLayLibraryPair string "((\"*_sch1\" \"*_lay1\") (\"*_sch2\" \"*_lay2\"))"
这样一来，每次从对应的 schematic 创建 layout，就能自动跳到你设定好的 layout 库，非常省心有木有😄
设置工艺格点
什么是“工艺格点”？

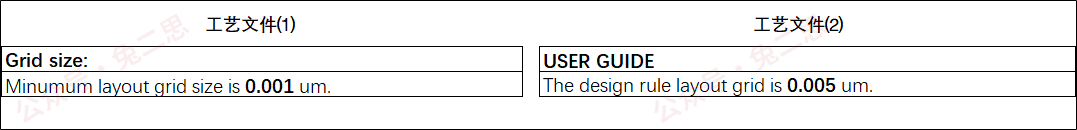

我们可以把工艺格点（Technology Grid）简单理解成设计空间中的坐标网格，这个网格的大小由 PDK 严格定义，其背后对应的是芯片制造中工艺的物理限制。不同的制程节点和厂商会有不同的格点标准，具体数值可以在 PDK 附带的 Design Manual 中找到。
如果你忽略了这个规则直接开始画图，后续在 DRC 验证阶段就很容易出现 “Off-grid” 错误。所以强烈建议你在画第一条线之前，先看看 PDK 文档，搞清楚 X 和 Y 方向上的 grid 间距，然后把 Layout 工具里的格点设好。这样能省下你后面很多不必要的返工时间。
图形界面设置入口

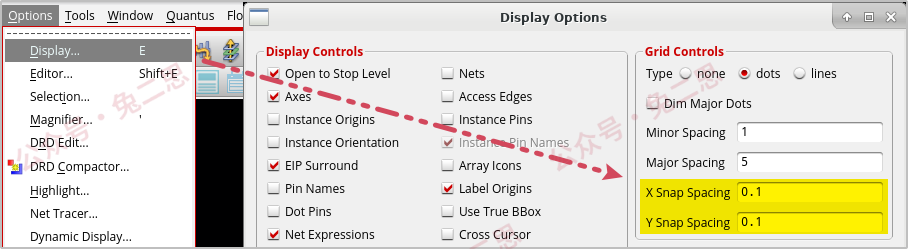

点击 VLS 的菜单栏 Options > Display > 输入数值：
命令格式
;; .cdsenv
layout xSnapSpacing float float_number
layout ySnapSpacing float float_number
配置示例
;; .cdsenv
layout xSnapSpacing float "0.005"
layout ySnapSpacing float "0.005"
📌Tip：工艺格点参数来源于具体的工艺，应随工艺库统一配置。所以如果你有权限修改 PDK，更推荐直接把格点设定写进 PDK 目录下的 .cdsenv 文件中，这样更加方便。
设定 Pin 的生成参数
格点也设置好了，下一步可以开始生成器件了！一般这个时候，我们会通过 LayoutXL - Generate All From Source 这个命令，把电路中的器件和 Pin 都放置在版图中。放置前会弹出一个 Generate Layout 对话框，在这个界面可以看看哪些参数是需要勾选和调整的。特别是 I/O Pins 标签页，刚开始设计的时候，好一番捣鼓吧？其实这些选项都对应着具体的环境变量，只要提前配置好，后续生成时就能自动套用。
下面我们就来↑↑按图索骥↓↓，介绍一些能控制 Pin 生成行为的环境参数。也许其中就藏着那个“它应该有但找不到”的设置呢～
Pin 层常用的环境变量介绍
;; .cdsenv
; ① 指定 Pin 下拉菜单中的图层列表，过滤可选的LPP
layoutXL initIOPinLayerNames string "M1 M2 M3 M4 M5 M6" ;; {filter_validLayer_names}
; ② Pin 所在的金属层，比如用 M1 或 M2
layoutXL initIOPinLayer string "M2 drawing"
; ③ Pin 的宽度、长度
layoutXL initPinWidth float "0.23"
layoutXL initPinHeight float "0.23"
; ④ 是否为 Pin 自动创建 label，选用哪个标签类型（引脚标签 | 文本显示 | 不创建标签和文本）
layout createPinLabel boolean t
layoutXL initIOLabelType string "Label" ;; {Label | Text Display | None}
; ⑤ 二选一：指定 label 为固定尺寸或者自动调整大小
layout labelHeight float "0.1"
layout pinTextAutoHeight boolean nil
; ⑥ label 字体样式
layout labelFontStyle cyclic "stick" ;; {gothic | roman | math | euroStyle | swedish | ...}
; ⑦ 指定 Pin Label 的图层列表和默认图层
layout pinTextLayerNames string "M1TXT M2TXT M3TXT" ;; {filter_validLayer_names}
layout pinTextLayer string "M1TXT"
layout pinTextSameLayer boolean nil
; ⑧ 指定 Pin Label 所在的Layer Purpose
layout pinTextPurpose string "pin"
layout pinTextSamePurpose boolean nil
; ⑨ Pin Label 的默认对齐方式和方向
layout labelJustify cyclic "centerCenter" ;; {lowerLeft | centerLeft | upperLeft | ...}
layout pinTextOrientation cyclic "R0" ;; {RO | R90 | R180 | R270 | MY | MYR90 | MX | MXR90}

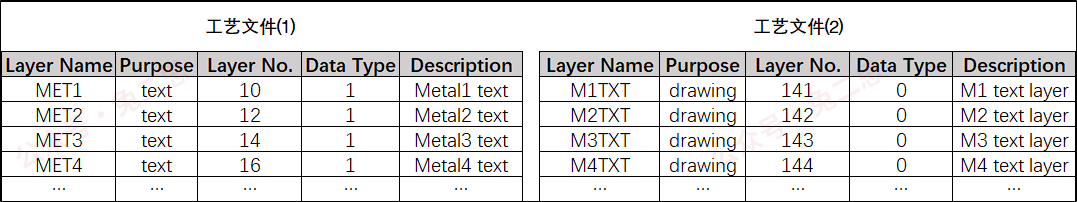

📌以上提到的 Pin 和 Label 所涉及的图层设置，实际使用时可以根据具体工艺来调整，建议参考工艺文件中的“Layer Coding Information”章节进行确认和修改。另外，变量名也可能因版本有所不同，具体以你使用的版本文档为准（在对应的设置界面中点击 Help，快速查询）。
最后的话
🔔该系列文章已接近尾声！截至目前，Virtuoso 环境变量配置的核心应用场景已基本覆盖（共11项），感谢大家的持续关注。接下来的几篇，我会聚焦在一些特定工具的配置，比如 Library Manager、Layout XL / EAD ，后续还计划补充部分与 Schematic/ADE 工具相关的配置方法，可以继续关注系列更新（应该不🐦）。
👏觉得有用，欢迎点赞、留言和分享~
